Una máquina llenadora de bebidas funciona a través de una secuencia automatizada y altamente sincronizada en la que los contenedores vacíos se desinfectan, se transfieren mediante sistemas transportadores de precisión, se llenan con volúmenes de líquido específicos mediante mecanismos de dosificación de presión, gravedad, isobáricos o peristálticos y se tapan inmediatamente bajo estrictas condiciones higiénicas para garantizar la estabilidad en los estantes, la precisión del volumen y la eficiencia operativa de alta velocidad.
¿Qué es una máquina llenadora de bebidas?
Principio de funcionamiento de las máquinas llenadoras de bebidas
Sistemas de bombas de llenado peristálticas

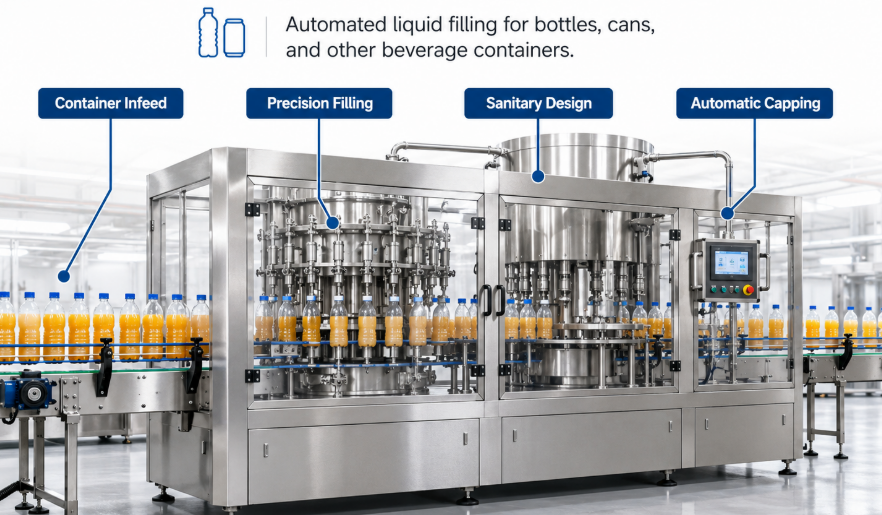

Una máquina llenadora de bebidas es un sistema industrial automatizado diseñado para medir, dispensar y sellar productos líquidos en contenedores como botellas de vidrio, contenedores de PET, latas de aluminio o bolsas con alta precisión y rendimiento operativo.
El marco operativo de una máquina llenadora de bebidas se basa en una compleja integración de componentes de ingeniería mecánicos, neumáticos, eléctricos y fluidodinámicos. En las líneas de producción modernas de alta capacidad, una máquina llenadora de bebidas funciona como parte de una configuración monobloque o tribloque donde el enjuague de contenedores, el llenado de líquidos y el taponado se realizan dentro de una única carcasa sanitaria cerrada. Estos sistemas se adaptan a diversos medios líquidos, que van desde agua no carbonatada de baja viscosidad y bebidas purificadas hasta líquidos altamente viscosos con pulpa suspendida, así como líquidos carbonatados que requieren manipulación a contrapresión. La alimentación del contenedor se sincroniza mediante ruedas de estrella, tornillos de sincronización y torretas lineales o giratorias que garantizan un posicionamiento exacto debajo de las boquillas de llenado individuales sin deformación mecánica ni derrame de líquido.
Las consideraciones de ingeniería para una máquina llenadora de bebidas de alta eficiencia priorizan el diseño higiénico, la rigidez estructural y las capacidades flexibles de cambio de contenedores. Los componentes en contacto con el producto, como depósitos de almacenamiento de líquidos, válvulas de llenado, cilindros dosificadores y tuberías de entrega, se fabrican con acero inoxidable de alta calidad como AISI 316L. Los sellos y juntas utilizan materiales elastoméricos de calidad alimentaria como EPDM, PTFE o Viton para resistir el estrés térmico y la exposición química durante los ciclos de limpieza in situ (CIP) y esterilización in situ (SIP). El marco estructural incorpora recintos impermeables IP65 o IP67, superficies de drenaje inclinadas y diseños sanitarios sin marco para evitar la acumulación de biopelículas y la contaminación cruzada durante ciclos de producción continuos de varios turnos.
Desde un punto de vista operativo, las evaluaciones de clientes industriales con frecuencia se centran en la precisión del control del flujo de líquido, la reducción de la captación de oxígeno y la eficiencia energética. Los productores de bebidas europeos e internacionales prefieren constantemente las plataformas de llenado equipadas con caudalímetros inductivos magnéticos electromagnéticos o caudalímetros másicos (sistema Coriolis) a los sistemas de flotador mecánico. Esta preferencia está impulsada por la demanda de llenado volumétrico sin contacto, que elimina el desgaste mecánico, minimiza el tiempo de inactividad por mantenimiento y permite ajustes rápidos de recetas digitales a través de interfaces hombre-máquina del controlador lógico programable (PLC). Los sistemas avanzados integran monitoreo del nivel de llenado en tiempo real, rechazo automatizado de contenedores defectuosos y sistemas de desaireación al vacío de alta eficiencia para mantener niveles de llenado exactos y al mismo tiempo extender la vida útil del producto.
Parámetro de especificación del sistema | Rango Técnico Estándar / Valor | Impacto y descripción de la ingeniería |
Compatibilidad del contenedor | PET, Vidrio, Aluminio, HDPE (200 ml a 2,5 L) | Determina el mecanismo de manipulación (sujeción del cuello frente a manipulación de la base). |
Precisión de relleno | Tolerancia volumétrica de ±0,2% a ±0,5% | Minimiza el desperdicio de productos y mantiene el cumplimiento normativo. |
Rendimiento operativo | 2.000 a 60.000 Contenedores/Hora | Básculas con recuento de cabezales giratorios y diámetro de flujo de válvula. |
Grado de material mojado | Sellos de Acero Inoxidable AISI 316L / PTFE | Garantiza resistencia a la corrosión y compatibilidad química CIP. |
Capacidad de saneamiento | CIP/SIP totalmente automatizado de 85 °C a 120 °C | Garantiza seguridad microbiológica y rápido cambio de producto. |
Precauciones de mantenimiento e higiene operativa: la inspección periódica de los sellos de las válvulas de llenado, las membranas del diafragma y las juntas tóricas neumáticas es fundamental para prevenir microfugas y la degradación del volumen de llenado. Los ciclos sanitarios CIP deben ejecutarse en las concentraciones químicas recomendadas (1,5 % a 2,0 % de soda cáustica a 80 °C) seguidos de un enjuague minucioso con agua caliente. La lubricación de transmisiones mecánicas de estrella y engranajes de indexación debe utilizar lubricantes NSF H1 de grado alimenticio exclusivamente para evitar riesgos de contaminación.
El principio de funcionamiento de una máquina llenadora de bebidas se basa en un diferencial de presión controlado, accionamiento de válvula mecánica o electrónica y mecanismos de transferencia de líquido volumétricos o por gravedad para lograr niveles de llenado consistentes en todos los contenedores.
Para comprender la mecánica de funcionamiento de una máquina llenadora de bebidas, el proceso debe segmentarse en distintas metodologías de transferencia de líquidos. Los sistemas de llenado por gravedad utilizan presión atmosférica donde el recipiente de líquido se coloca sobre los contenedores. Cuando la válvula de llenado se abre al entrar en contacto con el recipiente, la presión hidrostática hace que la bebida fluya hacia abajo dentro de la botella hasta que el nivel del líquido cubra el tubo de ventilación, deteniendo el flujo. El llenado a presión o llenado a contrapresión (isobárico) se emplea para bebidas carbonatadas como cerveza, refrescos carbonatados y sidra espumosa. En una máquina llenadora de bebidas isobárica, el recipiente primero se presuriza con dióxido de carbono o gas nitrógeno para igualar la presión dentro del recipiente del producto, evitando una desgasificación rápida y una formación excesiva de espuma durante la entrada del líquido. Una vez que se establece una presión igual, la válvula de líquido accionada neumáticamente o cargada por resorte se abre, lo que permite un flujo de líquido suave asistido por gravedad mientras el gas escapa a través de un canal de ecualización.
El llenado en caliente representa otro principio de funcionamiento térmico y mecánico especializado que se aplica ampliamente a jugos ácidos, tés y bebidas deportivas funcionales. En el llenado en caliente, el producto se procesa térmicamente y se entrega a la máquina llenadora de bebidas a temperaturas entre 85°C y 92°C. La máquina recircula continuamente el líquido caliente a través del cabezal de la válvula cuando no hay contenedores, lo que garantiza que las zonas de contacto del líquido mantengan las temperaturas de esterilización requeridas. Cuando una botella entra en la posición de llenado, la válvula se abre y llena el recipiente mientras que el lavado con vapor o aire estéril evita la entrada de aire externo. Inmediatamente después del llenado, el contenedor se sella y se inclina o invierte para esterilizar las superficies interiores de la tapa utilizando el calor residual del producto, después de lo cual ingresa a un túnel de enfriamiento para reducir la tensión térmica en las estructuras del contenedor de PET.
Las opciones de diseño de ingeniería moderna reflejan estrictas prioridades funcionales observadas en los mercados mundiales de fabricación de bebidas. Los diseñadores de equipos incorporan actuadores de válvula accionados por cilindros neumáticos y pedestales de elevación servoaccionados para eliminar los golpes mecánicos durante la elevación del contenedor. Los clientes priorizan constantemente los sistemas de recuperación de líquidos, el perfilado preciso del caudal y la detección electrónica de nivel sobre los sistemas de sonda mecánica más antiguos. Las configuraciones de alta gama cuentan con perfiles de llenado de doble velocidad: flujo inicial rápido para maximizar el rendimiento, seguido de una fase de desaceleración secundaria lenta para evitar salpicaduras y formación de espuma. Los sistemas avanzados incorporan máquinas llenadoras de bebidas equipadas con unidades de filtración de aire estéril (HEPA H14) encima del carrusel de llenado giratorio, manteniendo una zona de flujo laminar de presión positiva que protege las corrientes de líquido abiertas de las partículas en el aire.
Metodología de llenado | Presión y temperatura de funcionamiento | Medios de aplicación primaria | Componentes clave del sistema |
Relleno de gravedad | Presión atmosférica, ambiente hasta 40°C | Agua sin gas, Bebidas espirituosas sin gas, Vino | Tubos de ventilación, válvulas de resorte, tanque elevado |
Isobárico / Contrapresión | Presión de gas de 2,0 a 6,0 bar, de 2 °C a 6 °C | Refrescos Carbonatados, Cerveza, Agua Con Gas | Circuito de presurización de CO2, ventilación de retorno de gas |
Llenado en caliente | Presión atmosférica, 85°C a 92°C | Zumos de Frutas, Bebidas Isotónicas, Tés Listos Para Tomar | Bucle de recirculación térmica, intercambiador de calor |
Pistón / Dosificación Volumétrica | Desplazamiento positivo, ambiente hasta 60 °C | Jugos Viscosos, Concentrados Líquidos, Siropes | Cilindros dosificadores, válvulas rotativas, servoaccionamientos |
Los contenedores ingresan a la máquina llenadora de bebidas a través de transportadores aéreos o cadenas de listones modulares. Un tornillo de sincronización de alimentación separa los contenedores en intervalos uniformes que coinciden con el paso del carrusel giratorio. Las ruedas de estrella equipadas con recortes de bolsillo transfieren los contenedores a pedestales de elevación mecánicos o neumáticos alineados directamente debajo de las válvulas de llenado.
En los sistemas de contrapresión y gravedad, el cuello del recipiente se sujeta contra una junta de goma sanitaria debajo de la boquilla de la válvula. Para productos carbonatados, las actuaciones de la válvula de CO2 presurizan el interior de la botella para igualar la presión del tanque antes de que se levante el sello de líquido. El líquido fluye hacia el contenedor a lo largo de las paredes internas del contenedor a través de un cono esparcidor, minimizando la turbulencia y el atrapamiento de aire.
Al alcanzar el nivel de llenado predeterminado o el límite de volumen, la válvula de líquido se cierra de golpe. En los sistemas carbonatados, un proceso de alivio de presión controlado llamado snifting abre un pequeño puerto de purga para ventilar de manera segura el gas del espacio de cabeza antes de que la botella se separe del caucho sellador. El contenedor lleno se transfiere mediante ruedas de estrella centrales directamente a la estación de taponado.
Consejos para optimizar el principio de funcionamiento: Para evitar la formación excesiva de espuma durante el llenado isobárico, mantenga las temperaturas de la bebida del producto estrictamente entre 2 °C y 4 °C, ya que la solubilidad del dióxido de carbono disminuye rápidamente a temperaturas elevadas. Asegúrese de que las válvulas de aspiración funcionen con una ventilación proporcional suave para evitar caídas repentinas de presión que provoquen el desbordamiento del producto. Verifique que las pinzas de sujeción por cuello mantengan una tensión uniforme para eliminar el deslizamiento del contenedor durante la indexación a alta velocidad.
Los sistemas de bombas de llenado peristálticas utilizan rodillos de tubos flexibles de desplazamiento positivo para aislar el producto líquido dentro de vías de fluidos estériles, brindando una dosificación volumétrica precisa para la producción especializada de bebidas de alta pureza.
La tecnología de bombeo peristáltico representa un subconjunto especializado de mecanismos de dosificación de líquidos integrados en sistemas de llenado de bebidas de alta precisión. A diferencia de las bombas de pistón tradicionales o las bombas de lóbulos rotativos, una máquina llenadora de bebidas peristáltica confina el medio líquido completamente dentro de una pieza continua de tubo de elastómero flexible. A medida que gira el rotor de la bomba, rodillos o zapatas espaciados comprimen el tubo contra una pista semicircular de la carcasa. Este movimiento de compresión crea un sello de desplazamiento positivo, atrapando un volumen definido de líquido e impulsándolo hacia adelante a través de la boquilla de descarga. Detrás de cada punto de compresión, la recuperación elástica del tubo comprimido crea un vacío continuo que extrae líquido del recipiente de suministro, asegurando una entrega de líquido suave y sin turbulencias.
La principal ventaja de ingeniería de la dosificación peristáltica dentro de una máquina llenadora de bebidas radica en la eliminación total de los riesgos de contaminación cruzada y la degradación del sello mecánico. Debido a que ningún engranaje interno, válvulas, vejigas o componentes metálicos entran en contacto directo con el producto, el riesgo de contaminación de fluidos, desprendimiento de partículas o sitios de alojamiento de bacterias es prácticamente nulo. Al cambiar entre diferentes formulaciones de bebidas, sabores o concentrados orgánicos, los operadores pueden reemplazar todo el recorrido del fluido intercambiando el juego de tubos desechables o esterilizables en autoclave. Esta capacidad reduce drásticamente el tiempo de validación CIP, el consumo de agua de enjuague químico y el tiempo de inactividad asociado con el desmontaje de válvulas mecánicas en plantas de procesamiento de bebidas de sabores múltiples.
Desde una perspectiva de adopción de la industria, los fabricantes de bebidas europeos y asiáticos implementan con frecuencia líneas de llenado con bombas peristálticas para productos líquidos de alto valor, tragos especiales de bajo volumen, extractos botánicos y adiciones de saborizantes en microdosis. Los diseñadores de equipos optimizan estos sistemas combinando cabezales de bombas peristálticas con motores paso a paso de alta resolución o servoaccionadores de CA capaces de dividir una sola rotación de la bomba en miles de pasos discretos. Esta configuración proporciona una precisión volumétrica excepcional (que a menudo supera el ±0,1 %), manejo de fluidos de bajo cizallamiento que preserva la viscosidad del líquido y cero goteo cuando se combina con un software de control automatizado del motor de succión. La instalación de soluciones versátiles de maquinaria de llenado de bebidas que incorporan módulos de dosificación peristáltica permite a los productores procesar líquidos sensibles sin estrés térmico o de corte.
Componente/parámetro de la bomba | Elección de material/ingeniería | Función operativa y valor |
Material de la tubería | Silicona curada con platino/elastómero termoplástico | Proporciona resistencia superior a la fatiga, flexibilidad y seguridad alimentaria. |
Conjunto de rotores | Diseño de acero inoxidable de 3 o 4 rodillos | Equilibra la reducción del pulso de flujo con la longevidad del tubo flexible. |
Precisión del motor de accionamiento | Servomotor de CA de accionamiento directo con codificador de 17 bits | Ofrece microdosificación precisa y acción de retroceso programable. |
Rango volumétrico | 0,5 ml a 1000 ml por ciclo de dosificación | Tiene capacidad para tragos concentrados, tragos y recipientes de bebidas estándar. |
Protocolo de limpieza | Conjuntos desechables o esterilizables en autoclave de un solo uso | Elimina los ciclos de lavado químico y la contaminación por sabores cruzados. |
Los sistemas de bombeo peristáltico garantizan que la bebida permanezca encapsulada dentro de un tubo estéril desde la tina de almacenamiento hasta la boquilla dispensadora del recipiente final. Esta separación física completa protege las formulaciones sensibles de la grasa, la contaminación por partículas y la degradación del sello mecánico, común en las bombas de pistón o engranajes mecánicos.
Al controlar la rotación del rotor mediante el posicionamiento servo electrónico, las bombas peristálticas ofrecen una precisión de dosificación volumétrica excepcional en rangos de viscosidad variables. Al final de un ciclo de llenado, el motor de la bomba invierte momentáneamente la dirección (función de succión trasera programable), retirando el exceso de líquido de la punta de la boquilla para evitar que las gotas de líquido contaminen las roscas del cuello del recipiente o las correas transportadoras.
El mantenimiento de los sistemas de bombas peristálticas se simplifica debido a la ausencia de sellos dinámicos internos, válvulas de retención o juntas tóricas internas. El mantenimiento preventivo implica la inspección periódica y el reemplazo del elemento del tubo flexible según las horas de vida útil mecánica calculadas. Los operadores de línea pueden realizar reemplazos de rutas de fluidos en minutos sin herramientas mecánicas especializadas.
Consejos para el mantenimiento del sistema peristáltico: Controle periódicamente la elasticidad de los tubos y el desgaste de las paredes para evitar la deriva gradual del volumen causada por la degradación mecánica de los tubos. Seleccione silicona curada con platino o tubos termoplásticos especializados clasificados específicamente para resistencia cíclica de alta flexión en producción continua de líquidos. Asegúrese de que las abrazaderas de posicionamiento del tubo mantengan una alineación uniforme sin pellizcarse para evitar la restricción del flujo o la rotura prematura del tubo.
Comprender cómo funciona una máquina llenadora de bebidas moderna requiere evaluar el ecosistema completo de subsistemas interconectados que forman líneas de envasado de alta velocidad. Más allá de la dosificación básica de líquidos, la producción moderna exige una coordinación perfecta entre el transporte mecánico de botellas, las torretas de taponado neumáticas, la detección electrónica de flujo y los circuitos de retroalimentación de control de calidad automatizados. El marco estructural de la máquina llenadora de bebidas sirve como base para estos subconjuntos, diseñados con un marco tubular de acero inoxidable de alta resistencia con canalones inclinados integrados para recolectar los fluidos de lavado y el líquido derramado, dirigiéndolos a salidas de drenaje centralizadas.
La dinámica del transporte de contenedores dentro de una máquina llenadora de bebidas depende de configuraciones precisas de manejo del cuello o de la base. Para los envases de plástico PET, la tecnología de sujeción por cuello se ha convertido en el estándar industrial mundial. Las estrellas de manipulación del cuello sostienen las botellas por sus anillos del cuello durante las operaciones de enjuague, llenado y taponado. Este diseño ofrece una ventaja operativa significativa: los operadores de línea pueden cambiar las capacidades de volumen de las botellas (por ejemplo, de 500 ml a 1,5 L) sin reemplazar los componentes de altura de elevación o las placas guía de la base, siempre que el acabado del cuello siga siendo idéntico. Este diseño de suspensión de cuello minimiza el tiempo de inactividad durante los cambios de tamaño del contenedor, reduce los riesgos de aplastamiento mecánico en contenedores de PET livianos de paredes delgadas y garantiza una alineación constante entre la boquilla y el cuello en velocidades de línea variables.
Los colectores de alimentación de líquidos y los tazones de distribución principales representan otro dominio de ingeniería crítico dentro de una máquina llenadora de bebidas. El producto de bebida ingresa al recipiente de distribución central a través de una junta colectora giratoria montada en la parte superior del carrusel. Los sensores de nivel dentro del tanque mantienen una altura constante del cabezal del líquido mediante válvulas de control de entrada proporcionales o bombas de alimentación controladas por frecuencia. Mantener un nivel de líquido estable es esencial para los sistemas isobáricos y por gravedad, ya que las fluctuaciones en la profundidad del líquido afectan directamente la presión hidrostática y la velocidad del flujo a través de las válvulas de llenado. Los sistemas avanzados de llenado de bebidas incorporan una cobertura continua de nitrógeno dentro del recipiente principal, reemplazando el aire atmosférico con gas inerte para evitar la oxidación del producto durante largos turnos de fabricación.
El mecanismo de taponado representa la última fase vital en la configuración de una máquina llenadora de bebidas de tres bloques. Las torretas de taponado se sincronizan mecánicamente con el carrusel de llenado mediante trenes de transmisión directa o servoaccionamientos sincronizados electrónicamente. Para los tapones de rosca de plástico se prefieren universalmente los cabezales de cierre con histéresis magnética. Estos cabezales aplican un torque magnético preciso para apretar las tapas sin rayar el acabado de plástico ni pelar las crestas de la rosca. Si la resistencia de la tapa excede el límite de acoplamiento magnético preestablecido, el cabezal se desliza de manera segura, lo que garantiza que cada contenedor reciba un sello hermético idéntico. La integración de sensores de visión de inspección después de la torreta taponadora verifica inmediatamente la altura de colocación de la tapa, el ángulo de inclinación y la integridad del anillo a prueba de manipulaciones, rechazando automáticamente las botellas defectuosas aguas abajo.
Invertir en opciones avanzadas de máquinas llenadoras de bebidas diseñadas con vasos de lavado CIP integrados, colectores de lubricación central automática y diagnóstico remoto en tiempo real permite a las plantas de bebidas alcanzar índices de efectividad general del equipo (OEE) superiores al 95 %. Al seleccionar la tecnología de válvula de llenado correcta, ya sea por gravedad, isobárica, de llenado en caliente o peristáltica, los productores de bebidas garantizan confiabilidad operativa a largo plazo, control volumétrico preciso y una calidad del producto sin concesiones en las redes de distribución globales.
