Explorando el diverso mundo de las tecnologías de máquinas de llenado

Los modernos equipos de máquinas llenadoras automatizadas utilizan mecanismos de dosificación especializados que incluyen configuraciones de gravedad, pistón, peso neto, vacío y medidor de flujo volumétrico para lograr una entrega precisa de líquido en operaciones de procesamiento industrial, farmacéutico, químico y de bebidas. Seleccionar un sistema de máquina de llenado adecuado requiere evaluar la viscosidad del líquido, la geometría del contenedor, los requisitos de velocidad objetivo, los estándares de higiene sin contacto y las capacidades de automatización CIP/SIP para garantizar la eficiencia a largo plazo y el tiempo de inactividad mínimo.

Tabla de contenido

• Descripción general de la clasificación de máquinas llenadoras

• Tecnologías de llenado clave

• Mejoras para las que se han diseñado o se están diseñando las máquinas actuales

• Selección de la máquina llenadora adecuada

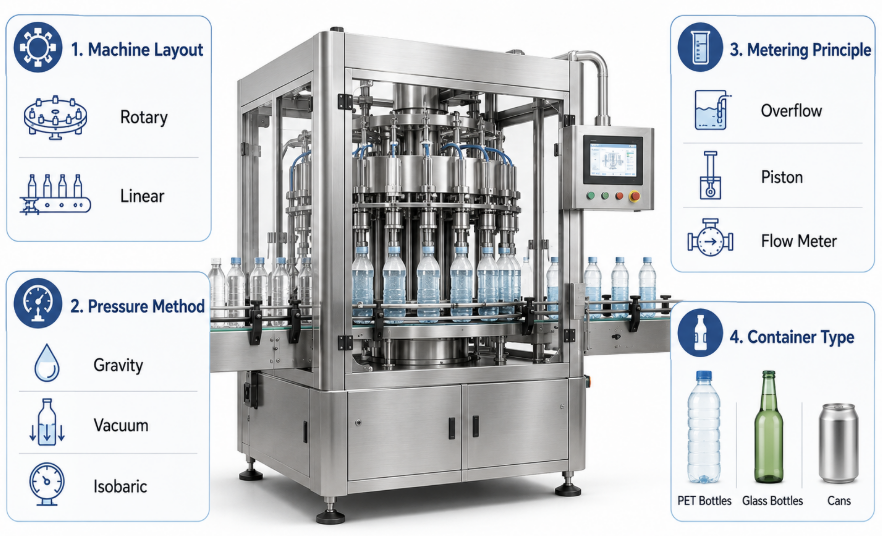

Descripción general de la clasificación de máquinas llenadoras

La clasificación sistemática de las tecnologías modernas de máquinas llenadoras se basa en parámetros operativos primarios, incluida la dinámica de manejo de contenedores, la presión de llenado, los principios de dosificación volumétrica y el estilo de contenedor objetivo.

Las operaciones de procesamiento industrial implementan un amplio espectro de dispositivos automatizados de manipulación de líquidos. Comprender cómo funciona cada máquina llenadora dentro de entornos de producción dedicados requiere categorizar estos sistemas según sus principios de dosificación física. La división más fundamental en el diseño de máquinas llenadoras separa los sistemas rotativos continuos de los sistemas de indexación lineal en línea. Las configuraciones de las máquinas llenadoras rotativas están diseñadas para líneas automatizadas de alto rendimiento, donde el movimiento continuo de los contenedores permite un llenado preciso a velocidades que superan los cientos de contenedores por minuto. Por el contrario, las configuraciones de máquinas llenadoras lineales ofrecen flexibilidad modular, menor inversión de capital inicial y cambios de formato más rápidos, lo que las hace adecuadas para entornos de fabricación de lotes medios a bajos.

Además, la dinámica atmosférica y de presión dicta cómo una máquina llenadora gestiona la transferencia de líquido a contenedores rígidos o semirrígidos. Las unidades de máquinas de llenado por gravedad atmosférica dependen de la presión estática, lo que las hace óptimas para líquidos que fluyen libremente con viscosidades estables. Los modelos de máquinas llenadoras asistidas por vacío establecen un diferencial de presión dentro del contenedor, lo que evita fugas en botellas no rígidas y ayuda en la nivelación del nivel del líquido. Los sistemas de máquinas llenadoras isobáricas o de contrapresión presurizan el recipiente con gas inerte antes de dispensar el líquido, preservando los niveles de carbonatación disuelta durante el embotellado de bebidas carbonatadas. Las plataformas de máquinas de llenado de desplazamiento positivo, que incorporan pistones servoaccionados o bombas de lóbulos rotativos, manejan directamente pastas, geles y sólidos suspendidos de alta viscosidad que no pueden fluir solo por gravedad.

Desde una perspectiva de ingeniería, la integración de las máquinas llenadoras modernas depende de combinar el movimiento mecánico con la dinámica de fluidos. La construcción del marco de la máquina generalmente utiliza aleaciones de acero inoxidable de alta resistencia para soportar vibraciones operativas continuas y protocolos químicos de lavado agresivos. La línea de transporte de contenedores debe sincronizarse perfectamente con las ruedas de estrella o los tornillos de sincronización de la máquina llenadora para eliminar el vuelco de las botellas, los derrames de líquidos y la tensión en el cuello. Comprender estas clasificaciones fundamentales permite a los ingenieros de embalaje establecer especificaciones básicas de equipos adaptadas directamente a la química específica del producto y a las demandas de rendimiento de la fábrica.

Principio de trabajo y dinámica de control de fluidos : La física operativa de una máquina llenadora por gravedad atmosférica se basa en el establecimiento de un diferencial de presión estable entre el tanque principal de retención del producto y la atmósfera. El líquido fluye por el vástago de la válvula de llenado bajo la fuerza de la gravedad una vez que el recipiente se sella contra la junta de la válvula. Cuando el líquido llega a la abertura del puerto de llenado, el aire desplazado dentro del contenedor escapa a través de un tubo de ventilación interno. El flujo de líquido se detiene naturalmente cuando el nivel del líquido cubre el puerto de ventilación, lo que establece una altura de llenado de líquido altamente consistente en los distintos volúmenes internos del recipiente de vidrio.

Tecnologías de llenado clave

Las tecnologías clave de las máquinas de llenado utilizan mecanismos de dosificación mecánicos, hidráulicos, neumáticos y electrónicos especializados diseñados para adaptarse a viscosidades de líquidos, materiales de recipientes y niveles de carbonatación únicos.

El análisis de los mecanismos individuales de entrega de líquidos revela por qué configuraciones específicas de máquinas llenadoras dominan distintos sectores del mercado. Los sistemas de máquinas llenadoras por desbordamiento por gravedad siguen siendo una piedra angular del embotellado de cosméticos y bebidas espirituosas debido a su capacidad para lograr una altura visual de línea de llenado uniforme, independientemente de las variaciones menores en el volumen interno de las botellas de vidrio. En estos sistemas, el líquido ingresa a la botella bajo presión atmosférica baja hasta que cubre un puerto de retorno interno. Luego, el exceso de producto recircula de regreso a un depósito de alimentación central. Esto garantiza que cada botella terminada en el estante de una tienda minorista presente una línea visual de líquido idéntica, lo cual es crucial para la percepción de la calidad del consumidor.

Para líquidos carbonatados, la tecnología de máquina llenadora de contrapresión isobárica es indispensable. Las bebidas carbonatadas requieren una estricta igualación de presión entre el recipiente del producto y el recipiente objetivo antes de abrir la válvula de líquido. Al presurizar el recipiente con dióxido de carbono o nitrógeno para igualar la presión del tanque de líquido, la máquina llenadora elimina la formación de espuma turbulenta y evita la desgasificación prematura del gas durante la transferencia de líquido. Una vez que se alcanza el volumen objetivo, la válvula se cierra y un lento proceso de aspiración libera suavemente la presión residual del espacio de cabeza antes de que el contenedor se abra, lo que garantiza la estabilidad de la espuma y un contenido neto preciso.

Al procesar pastas pesadas, lociones o líquidos que contienen partículas, la máquina llenadora de pistón de desplazamiento positivo proporciona una precisión volumétrica inigualable. Estas unidades extraen un volumen medido de producto hacia un cilindro mecanizado con precisión durante la carrera de admisión y lo descargan directamente en el contenedor durante el ciclo de carrera. Además, las líneas de procesamiento avanzadas integran cada vez más soluciones automatizadas de manipulación de líquidos de alta precisión, como equipos de llenado de bebidas de alto rendimiento , para mantener una dosificación volumétrica higiénica sin contacto en las líneas de envasado de alta velocidad.

Para comprender mejor las aplicaciones tecnológicas en diversos sectores industriales, considere estos atributos de rendimiento específicos:

1. Mecánica de adaptabilidad de la viscosidad : los sistemas de máquinas de llenado por gravedad estándar funcionan perfectamente con líquidos similares al agua por debajo de 100 cP. Sin embargo, a medida que la resistencia del fluido aumenta en pastas espesas, se hace necesaria una máquina llenadora de pistón o de lóbulos giratorios para superar la resistencia al corte y la fricción de la tubería sin degradar la estructura del producto.

2. Manejo de gas y preservación del oxígeno disuelto : las configuraciones avanzadas de la máquina de llenado isobárica minimizan la captación de oxígeno disuelto durante la transferencia de líquido. Los ciclos de vacío previos a la evacuación eliminan el aire ambiental de la botella antes de rellenarla con gas inerte de dióxido de carbono, lo que extiende la vida útil del producto para bebidas premium.

3. Precisión volumétrica y dosificación sin contacto : las arquitecturas de las máquinas de llenado con medidor de flujo eliminan las piezas mecánicas móviles dentro de la zona de contacto del producto. Los sensores de flujo electromagnéticos o Coriolis transmiten continuamente datos de flujo másico a un PLC central, terminando el flujo de líquido a través de válvulas de actuador neumático ultrarrápidas una vez que se alcanzan los pesos objetivo exactos.

Pautas de mantenimiento y procedimientos preventivos : Mantener una alta precisión volumétrica en una máquina de llenado de pistón requiere una inspección de rutina de los anillos de sellado elastoméricos dinámicos. Con el tiempo, la fricción contra la pared del cilindro provoca la degradación del sello, lo que provoca un desvío del producto y una variación del volumen de llenado. Los operadores deben realizar una inspección diaria de las juntas tóricas del pistón, aplicar lubricantes de calidad alimentaria durante el reensamblaje y realizar verificaciones de calibración quincenales utilizando balanzas de laboratorio calibradas para mantener las tolerancias operativas dentro de ±0,25%.

Mejoras para las que se han diseñado o se están diseñando las máquinas actuales

Los diseños actuales de máquinas de llenado se centran en gran medida en la arquitectura higiénica de válvulas sin contacto, la automatización completa de limpieza in situ (CIP) y esterilización in situ (SIP), el control cinemático servoaccionado y el diagnóstico predictivo digital de IoT de la Industria 4.0.

El panorama operativo de los sistemas de máquinas llenadoras automatizadas está experimentando un rápido avance tecnológico. Los requisitos industriales modernos priorizan la seguridad alimentaria, la rápida adaptabilidad del formato y la reducción de los gastos generales de mantenimiento. Una de las principales mejoras de ingeniería en los sistemas de máquinas llenadoras modernas es el cambio hacia el diseño de válvulas para líquidos sin contacto. Las boquillas de válvula de llenado tradicionales dependían del contacto físico entre el fondo de la válvula y el acabado del contenedor para iniciar el flujo del producto. Los diseños contemporáneos de máquinas llenadoras ultralimpias utilizan controles de medidor de flujo y chorro de líquido sin contacto, lo que garantiza que ningún componente toque el cuello de la botella. Esto elimina por completo los riesgos de contaminación cruzada y de fractura del cuello de la botella durante la operación de embotellado a alta velocidad.

La automatización de limpieza in situ (CIP) y esterilización in situ (SIP) representa otro gran avance en la evolución de las máquinas llenadoras. Las unidades de máquinas llenadoras de generaciones anteriores requerían el desmontaje manual de los conductos de líquido, los bloques de válvulas y los colectores para la desinfección diaria. Las arquitecturas modernas de las máquinas llenadoras integran sistemas automatizados de posicionamiento de vasos CIP. Bajo el control del PLC, los actuadores neumáticos colocan automáticamente los vasos colectores de desinfección debajo de cada boquilla de llenado, creando un circuito cerrado sellado. El líquido desinfectante, los lavados alcalinos y el vapor sobrecalentado (hasta 135 °C) circulan automáticamente a través de las tuberías internas, lo que reduce las horas de trabajo manual en más de un 80 % y, al mismo tiempo, garantiza un cumplimiento de seguridad microbiológica totalmente rastreable.

Además, las levas mecánicas y los varillajes neumáticos se sustituyen cada vez más por servoaccionamientos multieje. En una máquina llenadora moderna servoaccionada, el perfil de inmersión de la boquilla, las velocidades de apertura de la válvula de líquido y la indexación del contenedor se pueden programar de forma independiente a través de una HMI con pantalla táctil central. Al cambiar la altura o el volumen de la botella, los operadores simplemente seleccionan una receta guardada previamente en la HMI. La máquina llenadora ajusta automáticamente los perfiles de llenado internos de abajo hacia arriba para que coincidan con las características de formación de espuma del fluido, lo que reduce drásticamente las salpicaduras del producto y el tiempo de inactividad por cambio. Estas características avanzadas están ampliamente integradas en de última generación soluciones de líneas de embotellado automatizadas diseñadas para instalaciones de envasado por contrato de múltiples productos.

Las actualizaciones funcionales modernas en las plataformas actuales de máquinas llenadoras industriales incluyen:

1. Llenado de abajo hacia arriba servomotorizado : para gestionar líquidos propensos a la aireación por tensión superficial o a la formación de espuma, la boquilla de la máquina de llenado desciende a la base del recipiente antes de la dosificación. Luego, la boquilla sube en sincronización directa con el nivel ascendente de la superficie del líquido, manteniendo la punta de la boquilla sumergida justo debajo del límite del fluido para eliminar el aire atrapado.

2. Aislamiento higiénico de gabinetes : los sistemas avanzados de máquinas de llenado aséptico funcionan dentro de salas blancas de flujo laminar con filtro HEPA o gabinetes aislados de presión positiva. Los módulos integrados de esterilización por vapor de peróxido de hidrógeno (VHP) descontaminan continuamente el entorno interno de la carcasa durante los ciclos de producción de alta velocidad.

3. Diagnóstico predictivo de sensores inteligentes : los conjuntos de sensores IoT integrados en los accionamientos principales de las máquinas de llenado monitorean la temperatura de los rodamientos, las frecuencias de vibración y las caídas de presión del aire en tiempo real. El procesamiento algorítmico de bordes predice el desgaste mecánico de los sellos de las válvulas y los accionamientos principales antes de que se produzca una falla catastrófica, lo que hace que el mantenimiento pase de paradigmas reactivos a paradigmas predictivos.

Ideas de diseño y preferencias del mercado : ¿Por qué las plataformas de las máquinas llenadoras modernas se construyen con superficies superiores inclinadas y recintos de sala blanca sin marco? Los comentarios operativos de los productores europeos de alimentos y bebidas destacan que las superficies horizontales planas atrapan el agua estancada y los residuos químicos después de los lavados a alta presión, lo que promueve el crecimiento de biopelículas bacterianas. Los modernos marcos de las máquinas llenadoras cuentan con superficies de acero inoxidable 304/316L con drenaje automático y gabinetes eléctricos con clasificación IP69K, que satisfacen estrictas pautas de procesamiento higiénico a nivel mundial.

Selección de la máquina llenadora adecuada

Seleccionar la máquina llenadora correcta requiere una evaluación exhaustiva de la viscosidad del fluido, las velocidades objetivo de la línea de producción, las propiedades estructurales de los contenedores, la frecuencia de cambios y el costo total de propiedad durante el ciclo de vida del equipo.

Invertir en una máquina llenadora comercial requiere equilibrar los objetivos de producción inmediatos con la flexibilidad operativa a largo plazo. La principal métrica de ingeniería al especificar una máquina llenadora es el comportamiento del fluido bajo temperaturas ambiente y de procesamiento. Los fluidos no newtonianos, como las pinturas tixotrópicas o las salsas diluyentes, exhiben perfiles de viscosidad cambiantes cuando se los somete a fuerzas de corte dentro de las líneas de alimentación. Los ingenieros de envasado deben evaluar si una máquina llenadora por gravedad proporciona un caudal suficiente o si es necesario un pistón de desplazamiento positivo o una máquina llenadora peristáltica para forzar el producto a través del colector dosificador sin alterar las propiedades estructurales del líquido.

Los criterios de selección secundarios incluyen las dimensiones del contenedor, las geometrías de acabado del cuello y los límites físicos del material. Las botellas de plástico PET livianas requieren un manejo delicado en una máquina llenadora rotativa de alta velocidad para evitar que las paredes laterales se pandeen durante el contacto de la válvula. Las botellas de vidrio soportan altas fuerzas verticales en el cuello, lo que las hace adecuadas para presiones elevadas de válvulas mecánicas, pero introducen riesgos potenciales de fragmentación del vidrio que requieren sistemas de descarga automatizados. La evaluación de la dinámica de estos contenedores garantiza que la máquina llenadora elegida incorpore mecanismos adecuados de manipulación de contenedores, como pinzas para manipulación por el cuello o pedestales de apoyo de abajo hacia arriba.

Además, los cálculos del costo total de propiedad (TCO) deben ir más allá del gasto de capital inicial. Los gastos operativos, incluido el consumo eléctrico, la demanda de aire comprimido, el uso de agua de lavado y los kits de sellos de reemplazo, impactan significativamente la rentabilidad a largo plazo. La implementación de versátil una tecnología de máquina de llenado de líquidos diseñada con componentes sin herramientas de liberación rápida reduce los tiempos de cambio de recetas de horas a minutos, maximizando la efectividad general del equipo (OEE) en instalaciones de producción flexibles y de alta mezcla.

Al seleccionar sistemáticamente una máquina llenadora industrial para una nueva instalación de procesamiento, los ingenieros deben aplicar el siguiente protocolo estructurado:

1. Caracterización de fluidos y mapeo de reología : realice pruebas de laboratorio integrales para medir la densidad del producto, las curvas de viscosidad a través de las temperaturas de procesamiento, la tensión superficial y la distribución del tamaño de las partículas. Haga coincidir estos puntos de datos con las dimensiones del orificio de la válvula de la máquina de llenado candidata para evitar obstrucciones o degradación por cizallamiento del fluido.

2. Análisis de rendimiento y equilibrio de líneas : Calcule las velocidades de contenedores por minuto (CPM) requeridas en función de los objetivos de producción anual y las estructuras de turnos. Asegúrese de que la capacidad nominal de la máquina de llenado seleccionada exceda la capacidad de soplado ascendente y de tapado descendente en un 10-15% para mantener una cinética de línea equilibrada sin privar al equipo descendente.

3. Evaluación de flexibilidad y cambio : evalúe los pasos mecánicos necesarios para cambiar entre diferentes tamaños de botella y recetas líquidas. Una moderna máquina llenadora equipada con servoajustes digitales y ruedas de estrella de cambio rápido codificadas por colores minimiza el tiempo de inactividad, lo que hace que las tiradas de producción cortas sean económicamente viables.

En conclusión, seleccionar una máquina llenadora óptima depende de alinear los principios de dosificación mecánica con la reología de los fluidos y las limitaciones del recipiente de envasado. Ya sea implementando una robusta máquina llenadora por gravedad para bebidas claras, una máquina llenadora de pistón de precisión para pastas densas y viscosas o una sofisticada máquina llenadora con medidor de flujo para un procesamiento flexible de alta pureza, el análisis exhaustivo de las variables operativas garantiza la máxima eficiencia de producción, el cumplimiento normativo de higiene y un rendimiento confiable a largo plazo.
